éolienne

Description

Les éoliennes peuvent mesurer de 50 à 110 mètres en France.

Les techniciens interviennent uniquement sur des éoliennes arrêtées et montent  dans celle ci  que si le vent ne dépasse pas les 25 mètres secondes. L'information de la  vitesse du vent est accessible du bas de l'éolienne (grâce à un anénomètre situé au dessus de la nacelle).

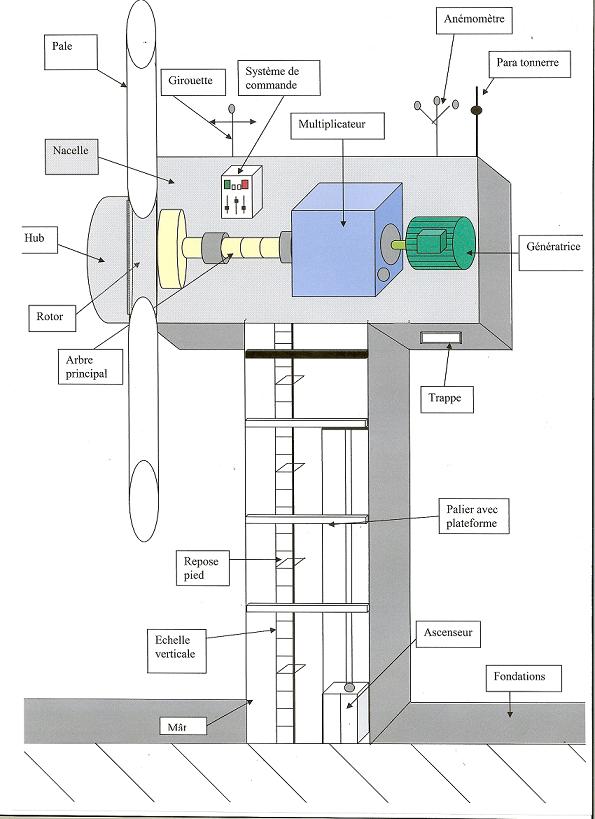

Exemple de la représentation d'une éolienne :







Nacelle : Comporte tous les composants essentiels à la conversion du vent en électricité.

Pales : Captent le vent et transfèrent sa puissance vers le moyeu du rotor. Elles peuvent mesurer de 40 à 45 mètres.

Rotor : Composé de plusieurs pales (en général 3) et du hub de l'éolienne.

Hub: Le nez de l'éolienne.

Arbre principal:  Entraîne en tournant, un alternateur qui produit de l’électricité.

Multiplicateur : Augmente la vitesse de rotation de l’arbre principal de 20 à 1500 tours/minute. Une telle vitesse est nécessaire pour créer de l’électricité.

Génératrice : Reliée au multiplicateur, elle crée de l’électricité en tournant.

Système de commande: Ajuste le réglage de l'éolienne et  veille toujours à ce que l'éolienne fonctionne correctement.

Girouette et Anénomètre : Informent de la direction et de la vitesse du vent (permet l'orientation idéale de la nacelle).

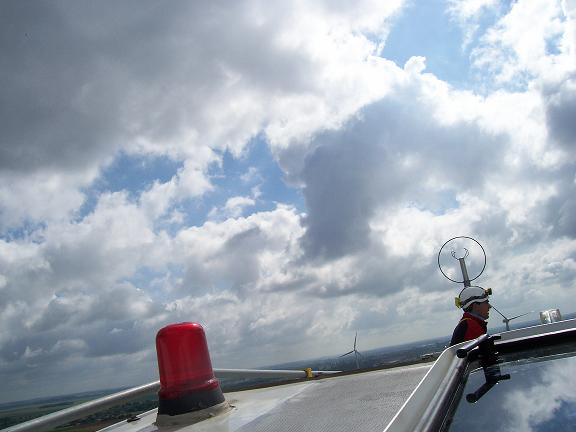

Trappe: Les trappes permettent aux techniciens d'accéder à l'extérieur de la nacelle. Elles peuvent être situées aussi bien en haut que en bas de celle ci.

Mât:  Permet d'élever les pales à une altitude où la vitesse du vent est plus élevée.

Echelle verticale: Les techniciens montent à l'échelle jusqu'à la nacelle (plus ou moins en fonction de la présence  d'un ascenseur dans l'éolienne).

Ascenseur: Toutes les éoliennes ne possèdent pas d'ascenseur. Si c'est le cas, l'ascenseur s'arrête en général à 15-20 mètres en dessous de la nacelle.

Palier avec plate-forme et repose pied : Lors de l'ascension en haut de l'éolienne par l'échelle, les techniciens ont la possibilité de faire des pauses au niveau des reposes pieds ou des paliers. Les paliers se trouvent environ tous les 20-30 mètres et les repose pieds tous les 10 mètres du mât.



 Explication du trajet de l'électricité :





Relations entre :

Préventions Effets Surveillances
